DS80PCIxxx:美國國家半導體推出PCI Express 3.0中繼器用于存儲系統

發布時間:2011-06-13

產品特性:

  • 通過PCI-SIG互通性測試
  • 信號調節性能高、功耗極低
  • 高達36dB的接收均衡增益及12dB的傳輸去加重

應用范圍:

  • 數據中心服務器和存儲系統


美國國家半導體公司宣布推出一系列全新的第三代(8Gbps)PCI Express®(PCIe)中繼器,它實現了無與倫比的信號調節性能且功耗極低,因此特別適用于數據中心服務器和存儲系統。

英特爾公司平臺應用工程師 Dave Thompson先生表示:“ PCI Express 3.0將數據速率提高至8GT/s,令英特爾新一代臺式機和服務器平臺可滿足當前的I/O帶寬需要。美國國家半導體PCIe中繼器符合PCI-SIG 接收測試嚴格的信號完整性規定,可為互連損耗提供補償,從而確保信號的眼圖張開。”

成功通過PCI-SIG互通性測試

美國國家半導體PCIe中繼器已通過PCI-SIG®認證工作室(PCI-SIG® Compliance Workshop)關于第三代PCIe接口標準的互通性測試。該工作室于 2011年 4月18日起開始測試有關產品,為期一周,接受測試的系統均采用英特爾®服務器、處理器和多款第三方PCIe控制器。測試內容包括在x4、x8 和 x16 PCIe 等鏈路配置下,以第一、二、三代PCIe速度測試鏈路的調試和數據交換功能。

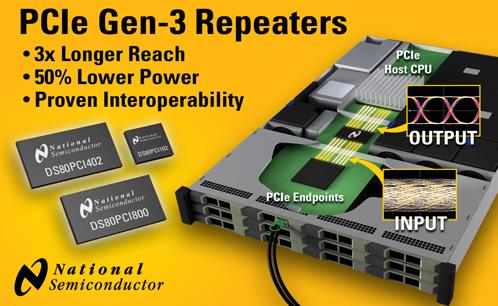

這系列全新的PCIe中繼器采用美國國家半導體第三代硅鍺(SiGe)BiCMOS工藝制造,可以支持數據傳輸速率高達8Gbps的第三代PCIe接口,并確保傳送信號完整性。三款型號為DS80PCI102、DS80PCI402和DS80PCI800的中繼器均可提供高達36dB的接收均衡增益及12dB的傳輸去加重,因此可支持的電纜長度是競爭產品的三倍,而每通道的功耗僅為65mW,不足競爭產品的一半。這幾款PowerWise®中繼器可以發揮前所未有的卓越性能,因此可以支持長達40英吋的FR-4 背板走線,確保系統設計工程師即使采用低成本、高損耗的電纜和板間走線,也可輕松將第二代PCIe接口升級,以便支持第三代的數據傳輸速率。

DS80PCI402中繼器可以實現 x4 PCIe 的鏈路配置,而DS80PCI800中繼器則適用于x8 和 x16等高密度接口。DS80PCI102中繼器可支持工業和臺式應用的x1接口,以上各芯片均無需通過外部系統的干預,即可支持無縫檢測及全新的第三代傳輸FIR握手協議及PCIe帶外(OOB)信號管理(如傳輸空閑/信端及接收檢測)。這些功能保證電氣及系統層級的PCIe互通性并進一步簡化系統設計。

美國國家半導體第三代 PCIe 中繼器系列

DS80PCI800芯片內含8通道,DS80PCI402芯片內置4條雙向通路,DS80PCI102芯片則提供1條雙向通路。三款芯片的每通道功耗均為65mW(典型值),簡單易用,并有3.3V或2.5V兩種單電源供電電壓可供選擇,無需參考時鐘。這三款中繼器均可通過接收均衡和傳輸去加重功能為每條通路提供損耗補償,從而進一步延長互連線路覆蓋范圍,這允許工程師在考慮這些芯片在系統內的具體布局時有更大的靈活性。這幾款芯片均采用直通式引腳,從而將芯片的內部抖動降至最少并有助于簡化電路板的線路布局。這三款中繼器均可將空閑不用的通道關閉,并可選擇通過引腳選項、I2C兼容的SMBus接口或直接通過EEPROM進行信號調節設置。

價格及供貨情況

8通道的DS80PCI800中繼器和4通路的DS80PCI402中繼器均采用54引腳的無鉛LLP®封裝,大小只有10mm x 5.5mm,兩款芯片均已提供樣品。DS80PCI800芯片的單顆售價為 7.95 美元,DS80PCI402芯片的單顆售價為5.95美元。單通道的DS80PCI102中繼器則采用24引腳的LLP封裝,單顆售價為3.95美元。所有芯片現階段暫為小量供貨,批量供應將從2011年第三季起。
