推薦:一款簡單的逆變電源電路設計方案

發布時間:2013-10-25 責任編輯:eliane

【導讀】本文介紹了一種逆變電源電路設計方案,該電路由可選通的非穩態多諧振蕩器組成,可用作正/反向邊沿觸發單穩態多諧振蕩器,具有重觸發和外部計數選項功能。此逆變電源電路簡單、外圍元件少,通過整機安裝后,不用調試即可通電正常工作。

該電路由可選通的非穩態多諧振蕩器組成,可用作正/反向邊沿觸發單穩態多諧振蕩器,具有重觸發和外部計數選項功能。貼片場效應管實現功率放大功能。

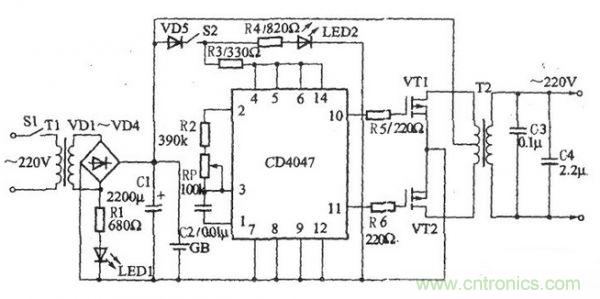

接通電源開關Sl,當電網正常工作時,交流220V電壓經Tl降為交流12V電壓,然后再經VD1~VD4整流、Cl濾波后,對蓄電池GB充電。同時,LED1點亮,指示逆變器正處于充電狀態。

推薦:一款簡單的逆變電源電路設計方案

當電網異常引起停電時,蓄電池GB兩端的直流+12V電壓經T2的一次繞組為VT1和VT2提供工作電壓。接通逆變按鈕S2后,+12V電壓經 VD5、S2和R3為CD4047提供工作電壓,同時將LED2點亮,指示逆變器處于逆變狀態。多諧振蕩器振蕩工作后,分別從CD4047的(10)、(11) 腳輸出兩個相位相反、幅度相等的約50Hz低頻振蕩信號,該信號經VT1和VT2功率放大(VT1和VT2交替導通)后,在T2的“二次”組兩端產生交流220V電壓,給小功率用電設備供電。

此逆變電源電路簡單、外圍元件少,通過整機安裝后,不用調試即可通電正常工作。本裝置一般作為備用電源使用,當電網正常供電時,逆變按鈕S2應處于斷開狀態;反之,則應將S2處于閉合狀態。若想提高該逆變器的輸出功率,可加大GB的容量和Tl、T2的功率,且場效應晶體管采用雙管并聯。
通電工作時,調節RP的阻值,可以改變逆變輸出電壓的工作頻率。
