深圳市永阜康科技有限公司大力推廣最新的一款模擬輸入120W單聲道D類音頻功率放大器-CS8683H，以充分滿足戶外拉桿音箱、功放機、聲霸音箱系統、車載音頻系統等大功率的使用需求。該CS8683H具有業界最高的開關速率與4.7V-45V最寬泛的供電，可實現高質量、高效率的音頻輸出；業界最佳RDS(on)比同類競品低 ，高效率支持低阻抗提高功率；采用EQB-32封裝（國內首創貼片封裝散熱片在頂部，支持外接散熱器），良好的散熱性能保證超大功率輸出，可實現無失真的清晰音頻。
1. CS8683H概要
CS8683H是一款120W單聲道高效D類音頻功率放大電路.先進的EMI抑制技術使得在輸出端口采用廉價的鐵氧體磁珠濾波器就可以滿足EMC要求。CS8683H單通道音頻功率放大器是為需要輸出高質量音頻功率的系統設計的，它采用采用EQB-32封裝（散熱片在頂部），良好的散熱性能保證超大功率輸出，使系統具備高質量的音頻輸出功率。
CS8686H內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。,供電電壓在22V以內,可以驅動低至2Ω 負載的揚 聲器 ,最高可提供80W的連續功率 ;在供電電壓30V以內，可以驅動低至4Ω負載的揚聲器，提供120W的連續功率具有高達94%的效率。CS8683H提供纖小的封裝形式供客戶選擇,可以為客戶節省可觀的PCB面積，其額定的工作溫度范圍為-40℃至85℃。
2. CS8683H描述
● 輸出功率：
120W PO at 10% THD+N, VDD = 28V@RL = 4Ω
75W PO at 10% THD+N, VDD = 24V@RL = 4Ω
80W PO at 1% THD+N, VDD = 24V@RL = 3Ω
100W PO at 10% THD+N, VDD = 20V@RL = 2Ω
● 效率高達94%
● 多重開關頻率可選，具有AM干擾抑制功能
● 高可靠性設計，寬泛的單電源電壓范圍4.7V~45V
● 靜音功能控制
● 揚聲器保護包括可調功率限制器加直流保護
● 輸出管腳方便布線布局
● 良好短路保護和具備自動恢復功能的溫度保護
● 良好的失真和防噗聲功能
● 三級增益可調
● 差分輸入
● EQB-32封裝

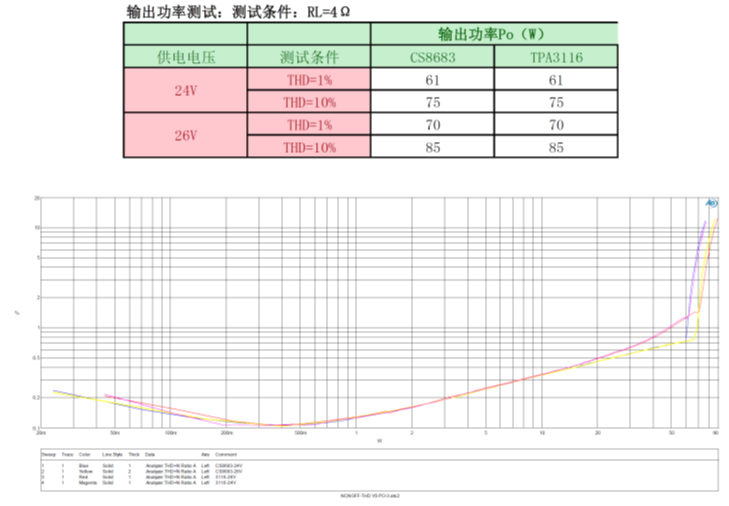

3. CS8683H與3116輸出功率對比
4. CS8683H應用場合
戶外拉桿藍牙音箱、功放機、車載音頻系統等產品
5. CS8683H應用信息

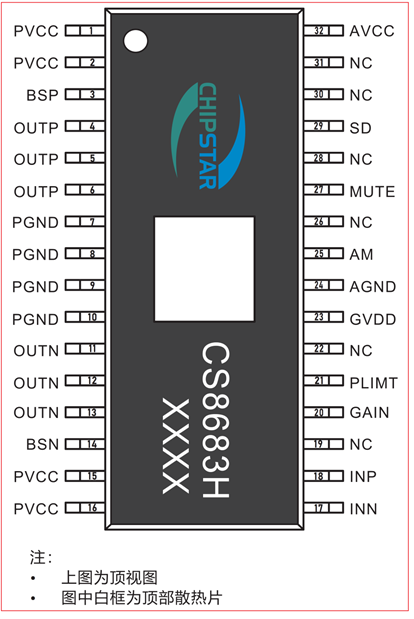

(1). CS8683H腳位圖

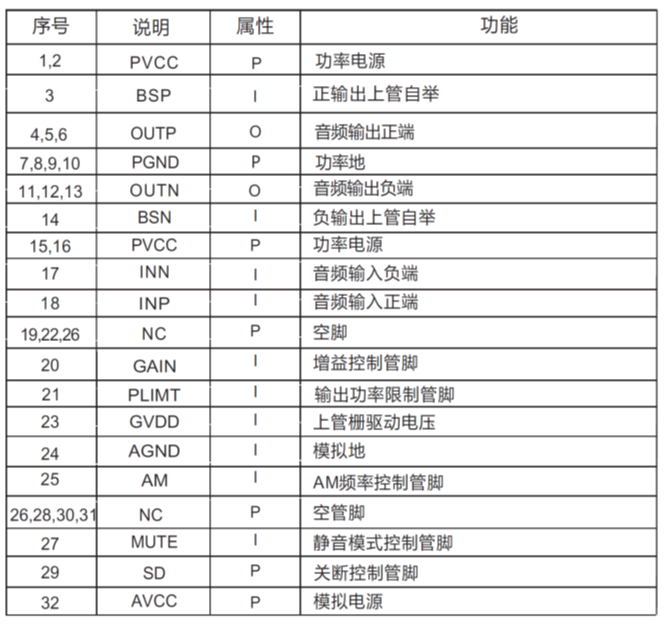

(2). CS8683H管腳說明

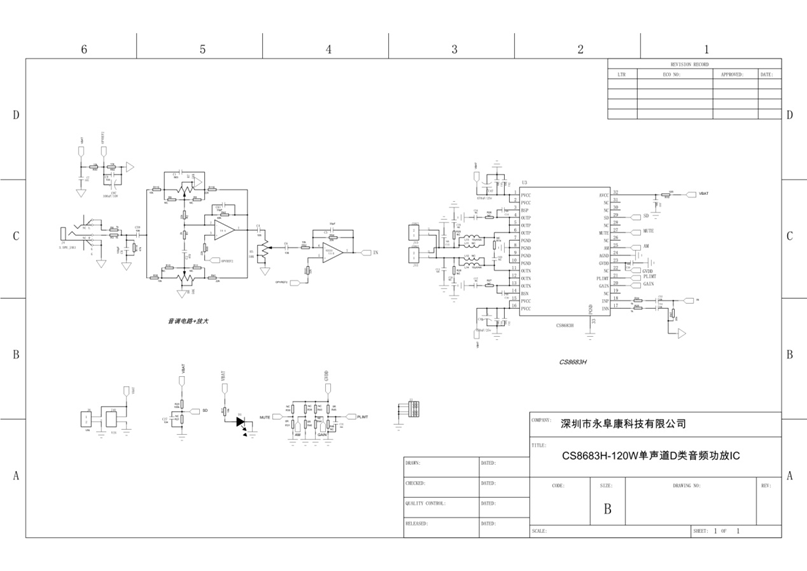

(3). CS8683H DEMO板原理圖

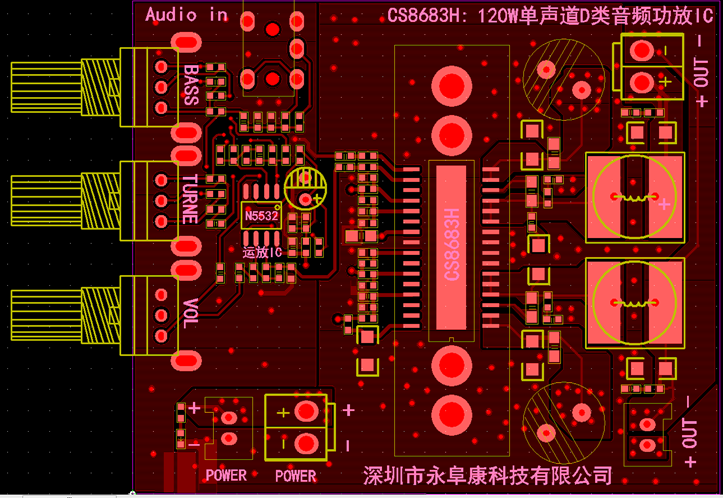

(4). CS8683H DEMO板PCB頂層設計圖

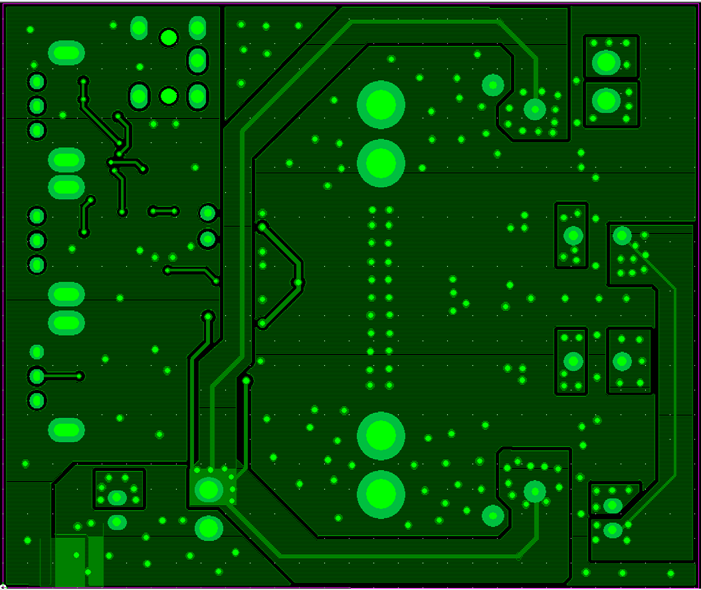

(5). CS8683H DEMO板PCB底層設計圖

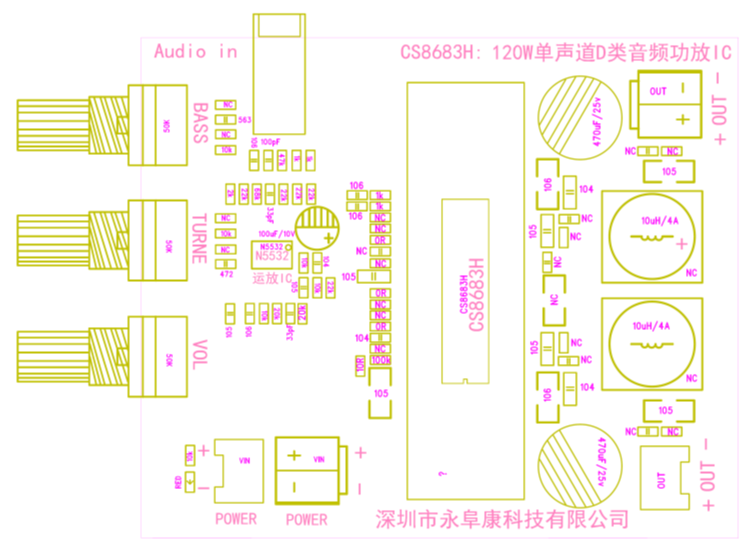

(6). CS8683H DEMO板貼片圖

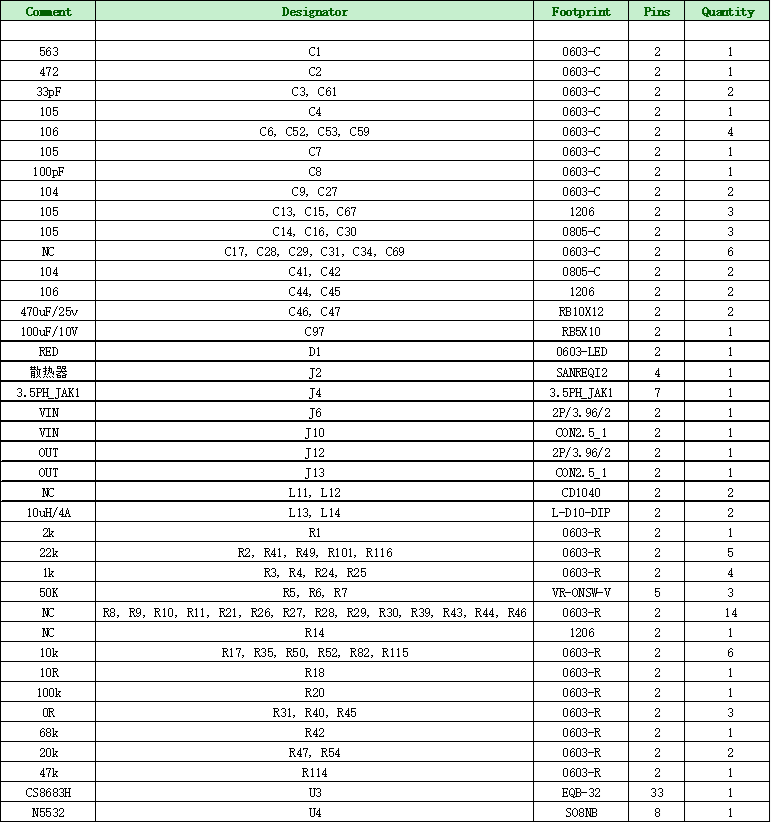

(7). CS8683H DEMO板物料清單
(8). CS8683H DEMO板實物圖
