【導讀】現代信息處理應用中，對模數轉換器（ADC）的速度、精度、功耗和動態性能等關鍵性能指標不斷提出更高的要求。經過多年的發展和技術革新，模數轉換器逐漸形成了逐次逼近型、積分型以及∑-Δ等多種類型，它們各有優缺點，能滿足不同應用場合的要求。
現代信息處理應用中，對模數轉換器（ADC）的速度、精度、功耗和動態性能等關鍵性能指標不斷提出更高的要求。經過多年的發展和技術革新，模數轉換器逐漸形成了逐次逼近型、積分型以及∑-Δ等多種類型，它們各有優缺點，能滿足不同應用場合的要求。其中，∑-Δ模數轉換器通常具有較高分辨率、高集成度、低功耗以及較低成本，是過程控制、高精度溫度測量等應用的上佳選擇。近年來，∑-Δ模數轉換器以其分辨率高、線性度好、成本低等優勢得到越來越廣泛的應用，非常適合電池供電的便攜式系統。此外，元件數量較少也提高了系統可靠性。
精品推薦
Analog Devices Inc.（ADI）作為業界知名制造商，提供一系列精密低功耗信號鏈產品，包括精密放大器、基準電壓源、模數轉換器等。其中的模數轉換器產品系列涵蓋8位至24位產品，可以將模擬信號轉換為數字信號，適應于多種領域的應用，AD4130-8就是其中的一款新品。
AD4130-8超低功耗24位Σ-Δ模數轉換器
AD4130-8是一款超低功耗的高精度測量解決方案，適用于低帶寬電池供電應用。全集成模擬前端（AFE）包括可用于多達16個單端或8個差分輸入的多路復用器、可編程增益放大器（PGA）、24位Σ-Δ模數轉換器、片上基準電壓源和振蕩器、靈活的濾波器選項、智能時序控制器、傳感器偏置和激勵選項、診斷功能，以及可改善供電電池使用壽命的新增功能，即先進先出（FIFO）緩沖區和占空比選項。
利用AD4130-8，用戶可以在連續轉換過程中測量電流消耗為28.5μA（增益=1）和32.5μA（增益=128）的低頻信號。當使用占空比選項之一時，甚至可以在使用更低的平均電流時進行測量。AD4130-8可配置為具有8個差分輸入、16個單端或偽差分輸入。這些輸入連接到交叉點多路復用器，其中任何輸入對都可以成為PGA和ADC的測量通道輸入。
AD4130-8的設計允許用戶使用1.71V到3.6V的單個模擬電源電壓供電。在電池供電應用中，低至1.71V的工作電壓可延長系統使用壽命，因?yàn)榧词闺姵仉妷合В珹FE也可以繼續工作。數字電源可以是獨立電源，工作電壓范圍在1.65V至3.6V之間。由于降低了電流消耗，集成的片上FIFO緩沖區可與智能時序控制器串聯工作，從而使AD4130-8成為自主測量系統，這樣，微控制器便可以休眠更長時間。
對于安全性較高的應用來說，AD4130-8還具有多種集成診斷功能，如用于開路檢測的熔斷電流、內部溫度傳感器、參考電壓檢測，以及模擬輸入過壓和欠壓檢測等。數字接口上包含新增的診斷功能，如循環冗余檢查（CRC）和串行接口檢查，從而確保通信鏈路的可靠性。

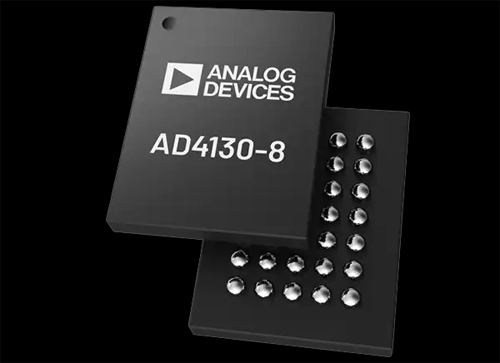

ADI AD4130-8超低功耗24位Σ-Δ ADC
總結
目前，隨著便攜式數字化設備日益增加，這些設備基于數字信號工作，模數轉換器在此類設備中起著將信號從模擬轉換為數字的關鍵作用。對于模數轉換器來說，“低功耗”趨勢幾乎比所有分辨率和速度趨勢都要強。采用AD4130-8進行模數轉換，不但具有低功耗，而且具有高速信號處理能力，非常適合智能變送器、無線傳感節點、便攜式儀器儀表、壓力測量等諸多應用場景。
（來源：貿澤電子）
