產品特性：
- 800MHz～2.5GHz的輸出頻率
- 分別為單輸出型和電壓控制型
- 低相位噪音和抖動
- 頻率溫度特征良好
- 3V、35mA的低耗電
應用范圍：
- 通信應用
- 測量應用等
Epson Toyocom公司開發出兩種以基波輸出GHz帶(800MHz～2.5GHz)的頻率且具有低相位噪音及低抖動特征的表面聲波(SAW)振蕩器。
預計2009年上半年度將其商品化。

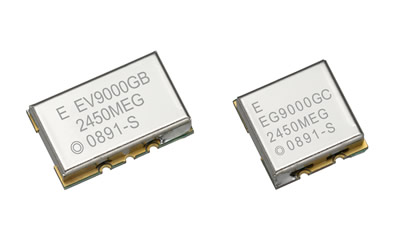

此次開發出的振蕩器是單輸出型的EG-9000GC和電壓控制型的EV-9000GB。
這兩種產品中內藏的振蕩元件具有高Q值、插入損耗低、高耐電特征以及優秀的頻率溫度特征的NS-34R，采用獨創的高頻電路技術，開發出具有低相位噪音、低抖動特征及優越的頻率溫度特征的表面聲波(SAW)晶體振蕩器。
對于偏離頻率低領域(約為500kHz～1.5MHz以下)中的相位噪音通過發揮NS-34R的Q值高的特性得以降低；對于偏離頻率高的領域(約為500kHz～1.5MHz以上)的相位噪音，通過發揮NS-34R的高耐電特性將振蕩波腹中的信號變為大電力使其降低。
此外，振蕩器的頻率溫度特征是以前的介質振蕩器的1/5，與使用STW(*5)水晶的振蕩器相比為1/3，性能非常穩定。
EG-9000GC、EV-9000GB特別適用于通信、測量等需要高頻、高精度時鐘(低相位噪音、低抖動特征、優越的頻率溫度特征)的應用中，為實現性能的提高做出貢獻。另外在應用微波帶的市場中，希望能為各種新技術的發掘以及新商品的開發做出貢獻。
主要特征
- 基波振蕩，可對應800MHz～2.5GHz為止的頻率。
- 同時擁有「高Q值」和「高耐電特征」、新開發的表面聲波(SAW)諧振器可以具備的低相位噪音、低抖動特征。
- 發揮了新開發的表面聲波(SAW)諧振器所具有的優越的頻率溫度特征的高精度振蕩器。
- 3V、35mA的低耗電設計。
主要規格
EG-9000GC
EV-9000GB（電壓控制型）
頻率公差
±150×10-6 Max..
頻率控制范圍
−
TBD
工作溫度范圍
-20 ～ +60 ℃
輸出頻率范圍
800MHz ～ 2.5GHz
電源電壓
3.0 V
功耗
38 mA Max.
輸出波形
正弦
外部尺寸規格
10.0×10.0×2.8t㎜ Typ.
14.0×9.0×2.8t㎜ Typ.
